Profundización en Empaquetado y Dimensionamiento SMD/COB
En la industria de pantallas LED, el método mediante el cual se fabrican y protegen los diodos emisores de luz determina no solo la calidad visual (contraste, ángulo de visión), sino también la durabilidad mecánica y el costo de mantenimiento a largo plazo. Este módulo explora a nivel microscópico las dos tecnologías dominantes en el mercado actual: SMD (Surface Mounted Device) y COB (Chip On Board), proporcionando los criterios técnicos necesarios para especificar la solución correcta según el entorno de aplicación.

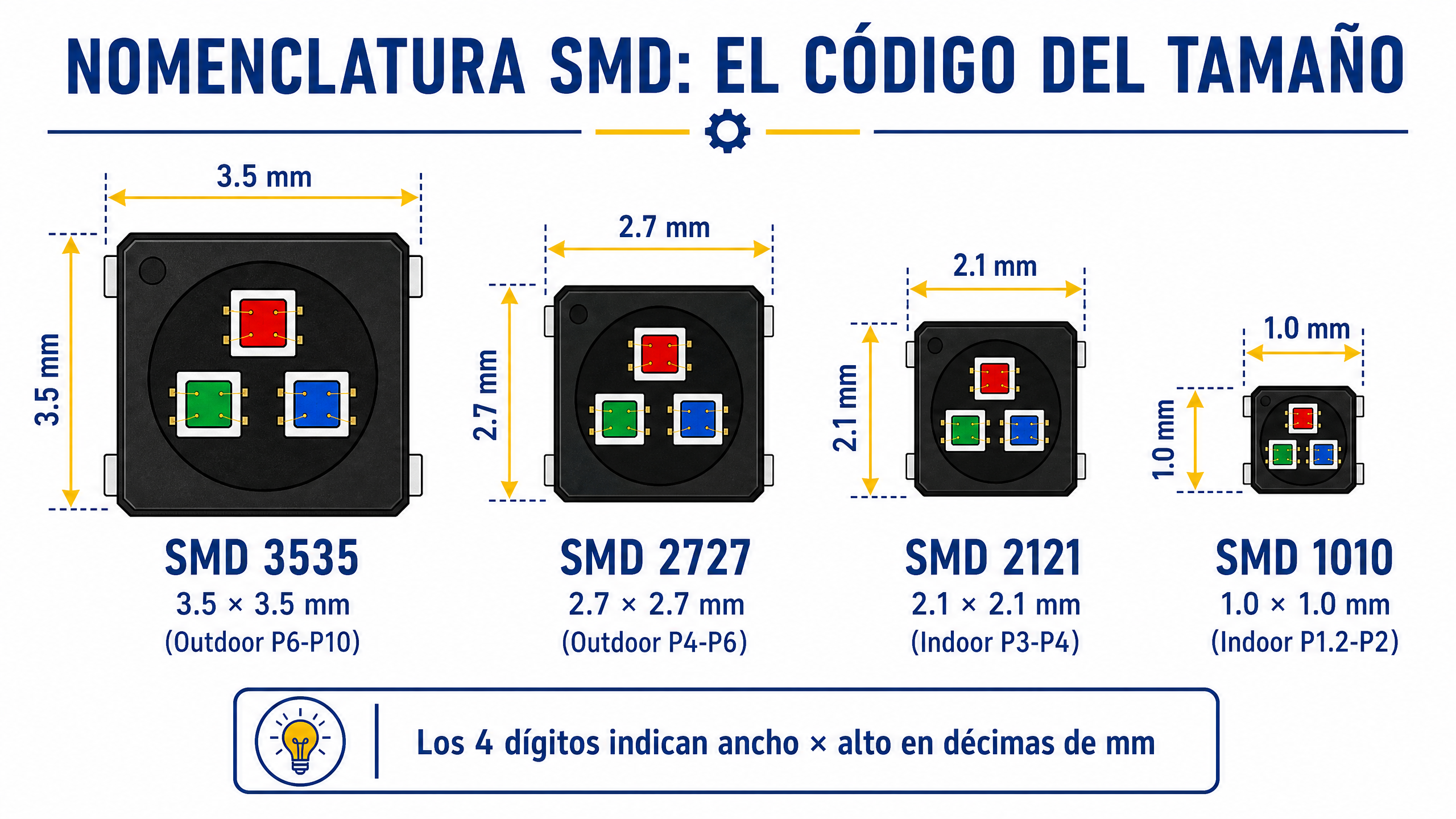

Nomenclatura y Geometría SMD
La tecnología SMD (Surface Mounted Device) integra los tres chips semiconductores (Rojo, Verde y Azul) dentro de una única cápsula protectora que luego se suelda a la superficie de la placa de circuito impreso (PCB). La industria utiliza un sistema de nomenclatura estándar de cuatro dígitos para identificar las dimensiones físicas exactas de esta cápsula.
La regla de decodificación: Los primeros dos dígitos indican el ancho y los dos últimos indican el alto de la cápsula, medidos en décimas de milímetro. Por ejemplo, un diodo clasificado como SMD 2121 tiene unas dimensiones físicas de 2.1 mm de ancho por 2.1 mm de alto.
El tamaño del encapsulado está directamente correlacionado con el Pixel Pitch (distancia entre centros de píxeles) que se puede lograr. Es físicamente imposible construir una pantalla con un Pixel Pitch de P2.0 utilizando diodos SMD 2727, ya que los diodos (de 2.7mm) se superpondrían entre sí.
Dimensiones Estándar y Aplicaciones

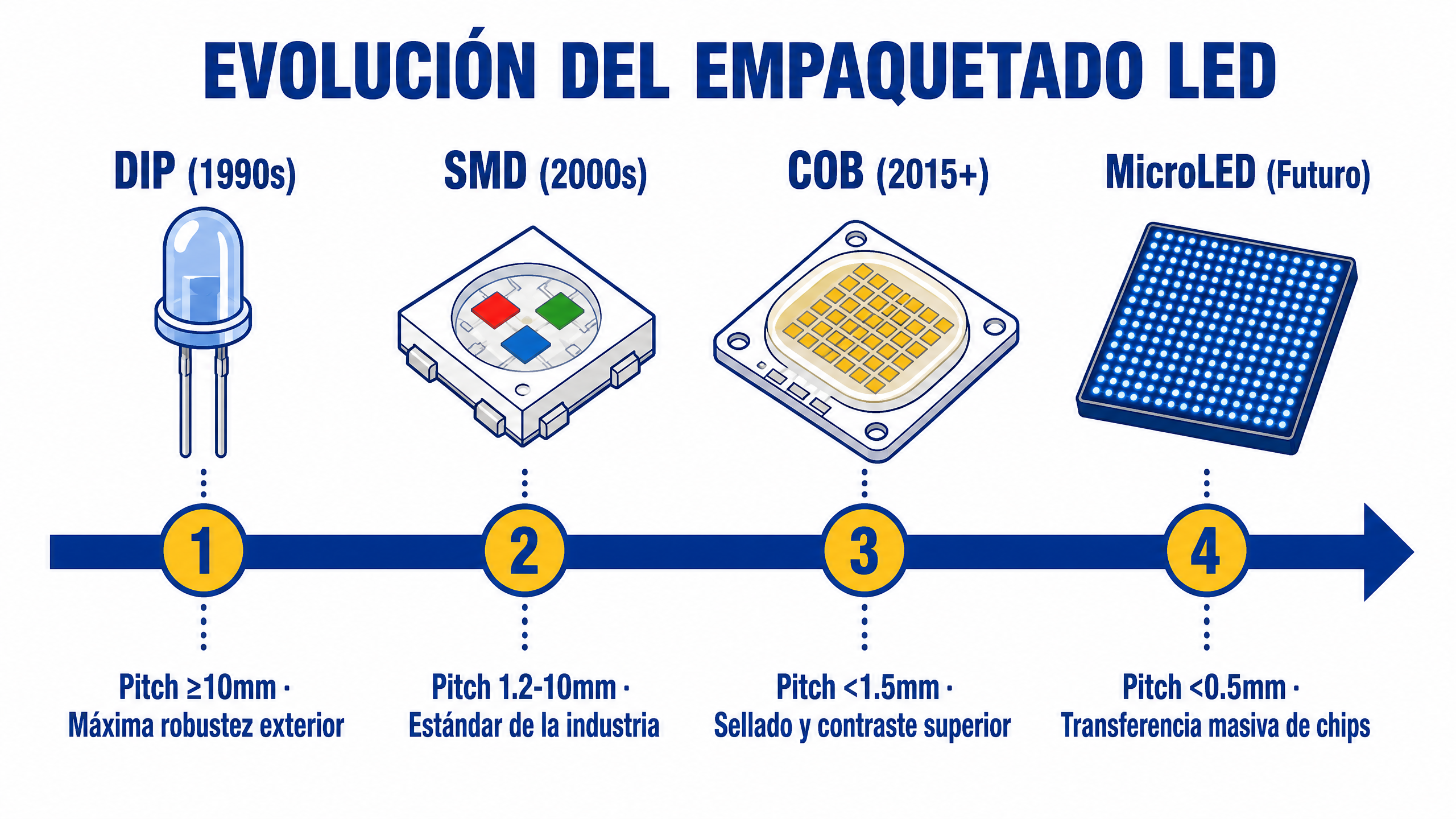

Evolución COB y Análisis Comparativo vs SMD
A medida que el mercado demanda resoluciones más altas (Pixel Pitch sub-milimétrico), la tecnología SMD tradicional se enfrenta a límites físicos: las soldaduras microscópicas se vuelven extremadamente frágiles y propensas a fallos por impacto o humedad. Como respuesta, la industria desarrolló la tecnología COB (Chip On Board).
Tecnología SMD (Surface Mounted Device)
- Fabricación: Diodos pre-encapsulados soldados individualmente a la placa mediante tecnología SMT.
- Mantenimiento: Permite la reparación a nivel de píxel. Un técnico especializado puede desoldar y reemplazar un solo diodo defectuoso en campo.
- Costo: Es la tecnología más madura y económica del mercado actual.
- Vulnerabilidad: Las patillas de soldadura expuestas y las cápsulas sobresalientes son susceptibles a daños mecánicos (golpes durante la instalación) y penetración de humedad.
Tecnología COB (Chip On Board)
- Fabricación: Los chips semiconductores desnudos se montan directamente sobre la PCB y se cubren en su totalidad con una resina epoxi transparente o entintada.
- Resistencia Física: La superficie sellada ofrece protección IP65 real en el frontal, siendo altamente resistente a impactos directos, polvo, agua y limpieza con paños húmedos.
- Contraste y Óptica: Al eliminar la reflexión de las cápsulas plásticas individuales, la superficie lisa de resina negra absorbe mejor la luz ambiental, ofreciendo relaciones de contraste superiores a 10,000:1 y ángulos de visión cercanos a los 180°.
- Limitación: No se puede reparar un solo píxel en campo. Si falla un chip interno, usualmente se debe enviar el módulo completo a fábrica o utilizar maquinaria láser especializada.
El Futuro Inmediato: MiniLED y MicroLED
La miniaturización extrema ha dado lugar a dos nuevos términos en la industria, a menudo confundidos en el marketing comercial. Desde una perspectiva de ingeniería, sus diferencias radican en el tamaño del chip y el método de transferencia durante la fabricación:
MiniLED
Se refiere a chips LED con un tamaño entre 100 y 200 micrómetros. Actualmente se utiliza tanto como retroiluminación (backlight) de precisión para pantallas LCD de alta gama, como para pantallas de visualización directa de paso fino (Fine Pitch) entre P0.9 y P1.2. Utilizan procesos de empaquetado COB o IMD (Integrated Mounted Device).
MicroLED
El verdadero salto generacional. Chips menores a 50 micrómetros (más delgados que un cabello humano). Requieren un proceso de manufactura llamado "Transferencia Masiva" (Mass Transfer), donde millones de chips microscópicos se mueven simultáneamente a la placa base. Permiten pantallas modulares con pitch inferior a P0.5, compitiendo directamente con la densidad de píxeles de los televisores OLED de consumo, pero sin riesgo de quemado (burn-in).
